Häufige Fehlerursachen bei undurchsichtigen Rasterfiltern und professionelle Wartungslösungen

{{{sourceTextContent.subTitle}}}

Raster

{{{sourceTextContent.description}}}

Als zentrale Hilfskomponente medizinischer Röntgenbildgebungsgeräte spielt der Gitterfilter eine unersetzliche Rolle bei der Verbesserung der Bildschärfe und der Eliminierung von Streustrahlung. Dieses Präzisionsgerät, das in radiologischen Abteilungen von Krankenhäusern, medizinischen Untersuchungszentren und bei der industriellen Fehlererkennung weit verbreitet ist, filtert ungeordnet gestreute Röntgenstrahlen heraus und lässt nur die effektiven geradlinigen Strahlen durch, um eine hochpräzise Bildgebung zu ermöglichen. Langfristiger Hochfrequenzbetrieb, unsachgemäße manuelle Bedienung und altersbedingter Verschleiß können verschiedene häufige Fehler auslösen, die die Bildqualität beeinträchtigen und sogar die klinische Diagnose verzögern. Dieser Artikel analysiert systematisch die gängigsten Fehler bei Gitterfiltern, deren Ursachen und praktische Wartungslösungen für Fachleute aus der Branche.

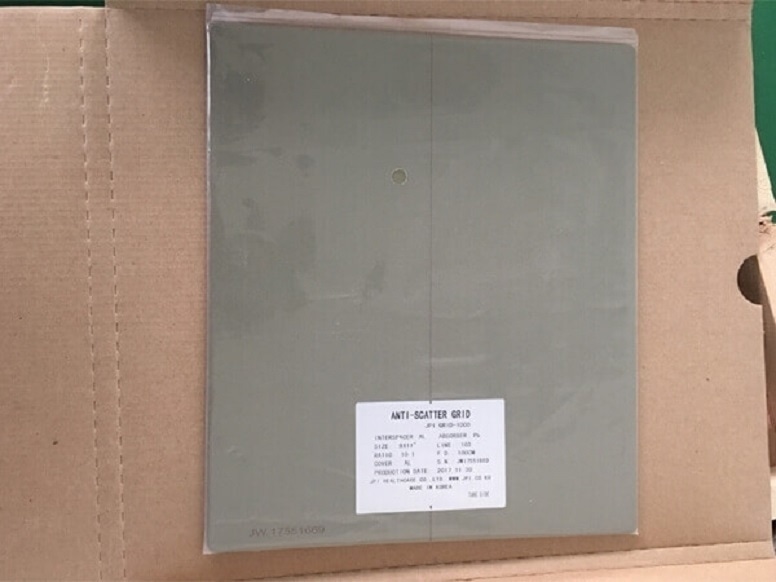

Um Fehler an Gitterfiltern zu verstehen, ist es unerlässlich, deren grundlegendes Funktionsprinzip zu beherrschen. Ein Standard-Gitterfilter besteht aus dicht angeordneten Bleistreifen und durchlässigen Zwischenräumen aus Aluminium oder Kunststoff, die abwechselnd angeordnet sind. Wenn Röntgenstrahlen den menschlichen Körper oder die zu untersuchenden Objekte durchdringen, entsteht eine große Anzahl gestreuter Strahlen. Die vertikalen Bleistreifen blockieren ungeordnet gestreute Strahlen, während die Zwischenräume den Durchgang der gültigen vertikalen Röntgenstrahlen ungehindert ermöglichen. Dieses physikalische Filterprinzip reduziert Bildtrübungen wirksam, verbessert den Kontrast und gewährleistet die Genauigkeit der Röntgenbildergebnisse.
Die häufigste Störung bei Gitterfiltern ist eine unscharfe und trübe Bilddarstellung mit vermindertem Kontrast. Die Hauptursache dafür ist eine übermäßige Ansammlung von Staub, Schmutz und radioaktiven Rückständen auf der Gitteroberfläche und in den inneren Zwischenräumen. In Langzeitbetriebsumgebungen haften winzige Partikel an den Bleistreifen und Zwischenräumen, blockieren teilweise die effektiven Strahlen und verhindern eine vollständige Filterung der gestreuten Strahlen. Darüber hinaus führen auch leichte Verschiebungen und Verlagerungen der Gitterposition, die durch Geräuschvibrationen verursacht werden, zu einer unvollständigen Strahlenfilterung. Die gezielte Wartungslösung besteht in einer regelmäßigen professionellen Reinigung: Wischen Sie die Gitteroberfläche mit einem staubfreien, weichen Tuch und einem neutralen, sterilen Lösungsmittel ab, entfernen Sie Staub aus den inneren Spalten mit einem Niederdruck-Staubblasgerät und kalibrieren Sie regelmäßig die Einbaulage des Gitters, um sicherzustellen, dass es parallel zur Röntgenstrahlrichtung ausgerichtet ist.
Eine blockierte Gitterbewegung und ungewöhnliche mechanische Vibrationen sind ebenfalls typische Betriebsstörungen. Die meisten beweglichen Gitterfilter nutzen Antriebsmotoren und Führungsschienen, um während der Bildgebung eine Hin- und Herbewegung auszuführen. Langfristige Reibung führt zu Verschleiß der Führungsschienen, zum Ausfall durch ausgetrocknetes Schmieröl oder zur Überlastung durch alternde Motoren, was einen unregelmäßigen Betrieb, Vibrationen oder ein Blockieren zur Folge hat. Wird dies nicht rechtzeitig behoben, kommt es zu Strahlenleckagen am Gitter und regelmäßigen Fehlern bei der Bildgebung. Als Wartungsmaßnahme sollten regelmäßig der Verschleiß der Führungsschienen überprüft, ausgetrocknetes Schmierfett durch spezielles Hochtemperaturschmiermittel ersetzt, der Betriebsstrom des Motors regelmäßig gemessen sowie gealterte Motoren und beschädigte Getriebeteile rechtzeitig ausgetauscht werden, um einen stabilen mechanischen Betrieb wiederherzustellen.
Partielle Strahlundichtigkeiten und lokale dunkle Flecken in der Aufnahme werden hauptsächlich durch lokale Verformungen des Gitters und Beschädigungen der Bleistreifen verursacht. Äußere Verformungen, Stöße und langfristige Erosion durch hochintensive Strahlung führen zum Verbiegen, Abfallen oder zur Korrosion einzelner Bleistreifen, wodurch Strahlungsleckagen entstehen. Bei leichten Verformungen können eine professionelle Kalibrierung und Korrektur vorgenommen werden; bei beschädigten und korrodierten Bleistreifen ist ein teilweiser Austausch oder eine vollständige Erneuerung des Gitters erforderlich, um anhaltende Bildgebungsfehler zu vermeiden.
Im Allgemeinen sind die meisten Fehler am Gitterfilter auf die Vernachlässigung der täglichen Wartung, mechanische Alterung und unregelmäßigen Betrieb zurückzuführen. Die Einhaltung regelmäßiger Reinigungen, Positionskalibrierungen und mechanischer Inspektionen kann die Fehlerquote wirksam senken. Eine rechtzeitige, gezielte Wartung entsprechend den auftretenden Fehlern kann die Lebensdauer des Gitterfilters verlängern und einen langfristig stabilen und qualitativ hochwertigen Betrieb der Röntgenbildgebungsgeräte gewährleisten.
