Röntgenuntersuchung – vom Film zum Digitalzeitalter: Wie Flachdetektoren zum „Auge“ für medizinische und industrielle Inspektionen werden

{{{sourceTextContent.subTitle}}}

Flachbildschirm

{{{sourceTextContent.description}}}

Wenn Sie eine beliebige radiologische Abteilung eines Krankenhauses betreten, werden Sie feststellen, dass Röntgenfilme, die in der Dunkelkammer entwickelt werden müssen, weitgehend verschwunden sind. Stattdessen zoomen Ärzte, schwenken die Ansicht und untersuchen hochauflösende Bilder direkt auf Computerbildschirmen. Das Herzstück dieser digitalen Revolution ist der Flachbilddetektor (FPD).

Er fungiert nicht nur als Kernkomponente der modernen medizinischen Bildgebung, sondern dient auch als leistungsstarkes Diagnosewerkzeug für die zerstörungsfreie Prüfung in der Industrie und für Sicherheitskontrollen. Dieser Artikel erklärt diese bahnbrechende Technologie in verständlicher Sprache.

## Was ist ein Flachbilddetektor?

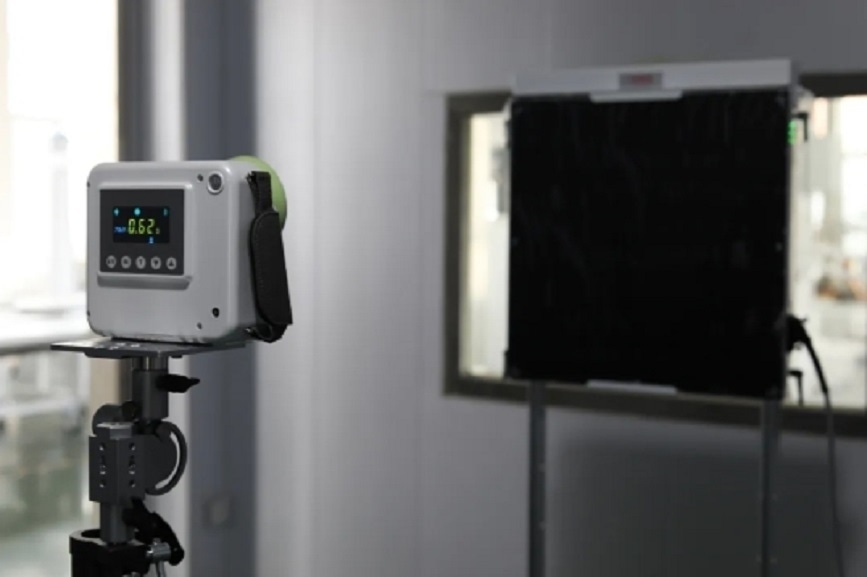

Einfach ausgedrückt ist ein Flachbilddetektor ein Präzisionsgerät, das einfallende Röntgenstrahlen in digitale Bildsignale umwandelt. Man kann ihn sich als eine hochentwickelte Digitalkamera vorstellen, die speziell für die Röntgenbildaufnahme konzipiert wurde. Im Gegensatz zu gewöhnlichen Kameras, die sichtbares Licht aufnehmen, erfasst er Röntgenstrahlen, die den menschlichen Körper oder materielle Objekte durchdringen, und wandelt sie in hochauflösende digitale Bilder um.

Seit der Markteinführung des ersten kommerziellen Flachbilddetektors im Jahr 1995 haben seine Vorteile – darunter eine hohe Bildaufnahmegeschwindigkeit, eine reduzierte Strahlendosis und eine hervorragende Bildqualität – dazu geführt, dass er herkömmliche Film-Schirm-Systeme abgelöst hat. Er ist zur Kerntechnologie der digitalen Radiographie (DR) geworden.

## Funktionsprinzipien – Zwei wesentliche technische Architekturen

Wie wandelt ein Flachbilddetektor Röntgenstrahlung in sichtbare Bilder um? Zwei gängige Umwandlungsansätze dominieren den heutigen Markt.

**Indirekte Umwandlung mittels amorphem Silizium**
Dies ist weltweit die am häufigsten eingesetzte Lösung.
Schritt eins: Röntgenstrahlen treffen auf die Szintillatorschicht, in der Regel aus Cäsiumiodid oder Gadoliniumoxysulfid, wo die Röntgenphotonen in sichtbares Licht umgewandelt werden.
Schritt 2: Das erzeugte sichtbare Licht wird von darunterliegenden Photodiodenarrays aus amorphem Silizium absorbiert und in elektrische Signale umgewandelt. Analog-Digital-Wandler erzeugen dann die endgültigen digitalen Bilder.

**Direkte Umwandlung, repräsentiert durch amorphes Selen**
Bei diesem Ansatz entfallen die Zwischenschritte der Lichtumwandlung.
Röntgenphotonen treffen auf die Halbleiterschicht aus amorphem Selen und erzeugen Elektron-Loch-Paare. Angetrieben durch ein angelegtes elektrisches Feld werden diese elektrischen Ladungen gesammelt und über Dünnschichttransistor-Arrays (TFT-Arrays) ausgelesen.

### Hinweis zur Technologieauswahl

Detektoren aus amorphem Selen bieten eine hervorragende räumliche Auflösung und schärfere Bilder ohne Störungen durch Lichtstreuung. Sie eignen sich perfekt für detailreiche Untersuchungen wie Mammographie und Röntgenaufnahmen von Knochen und Gelenken.

Detektoren aus amorphem Silizium zeichnen sich durch einen breiten Dynamikbereich, hohe Umweltanpassungsfähigkeit und relativ geringere Kosten aus. Sie sind nach wie vor die erste Wahl für die Thoraxradiographie, Abdomenuntersuchungen und allgemeine orthopädische Untersuchungen.

## Wesentliche Vorteile von Flachbilddetektoren

**Bildgebung im Millisekundenbereich**: Schon Sekunden nach der Belichtung werden klare Bilder erzeugt. Dies verkürzt die Wartezeit für Patienten und bietet entscheidende Unterstützung bei der Notfallversorgung von Traumapatienten.

**Geringere Strahlenbelastung**: Eine hohe Detektorquantenausbeute (DQE) ermöglicht scharfe Bilder bei geringerer Röntgendosis und senkt das Strahlenrisiko. Bei der Beurteilung des Knochenalters bei Kindern kann die Strahlendosis auf bis zu 0,01 mGy gesenkt werden.

**Intelligente Nachbearbeitung**: Digitale Bilder ermöglichen flexible Anpassungen von Fensterbreite und Fensterniveau sowie von Vergrößerungs- und Messfunktionen. In Kombination mit KI-gestützter Diagnose lassen sich selbst subtile Läsionen leicht identifizieren.

**Drahtlose Mobilität**: Drahtlose Flachbilddetektoren befreien das Bedienpersonal von Kabelschnüren. Sie können auf Intensivstationen, in Operationssälen und sogar in Krankenwagen eingesetzt werden.

## Vielfältige Anwendungsszenarien über das Gesundheitswesen hinaus

Flachbilddetektoren haben den Krankenhausbereich verlassen und finden mittlerweile in zahlreichen Branchen Anwendung.

### Medizinische Bereiche

‑ Thorax-Screening: Erkennung winziger Lungenknoten und Lungenentzündungsherde.
‑ Orthopädische Radiographie: Ermöglichen nahtloses Zusammenfügen von Bildern der gesamten Wirbelsäule und der gesamten unteren Extremitäten für präzise Messungen.
‑ Notfallversorgung bei Traumata: Dynamische DR-Aufnahmen verfolgen Frakturrepositionen und erzeugen fluoroskopische Videosequenzen.
‑ Mammographie-Screening: Hochpräzise Spezialdetektoren unterstützen die Erkennung von Brustkrebs im Frühstadium.

### Industrielle zerstörungsfreie Prüfung

In Fertigungsabläufen fungieren Flachbilddetektoren als strenge Qualitätskontrollinstanzen.
‑ Luft- und Raumfahrtindustrie: Erkennung innerer Risse an Triebwerksschaufeln und Verbundwerkstoffkomponenten.
‑ Automobilbau: Prüfung auf Gussfehler und innere Mängel in Batteriebaugruppen.
‑ Elektronikfertigung: Lokalisierung von Mikrolötfehlern auf Leiterplatten.
‑ Druckbehälter und Rohrleitungen: Durchführung routinemäßiger Sicherheitsinspektionen an Gasleitungen zur Beseitigung versteckter Gefahren. Modernste industrielle Detektoren erreichen eine Auflösung von bis zu 0,05 mm – feiner als ein menschliches Haar.

## Schlussbemerkungen

Von sperrigen analogen Filmen bis hin zu schlanken digitalen Bildschirmen, von unscharfen Aufnahmen bis hin zu gestochen scharfen digitalen Bildern – Flachbilddetektoren haben unsere Art der Beobachtung in den letzten zwei Jahrzehnten grundlegend verändert. Sie unterstützen eine genaue klinische Diagnose, verbessern Produktsicherheitsstandards und optimieren Sicherheitskontrollen im öffentlichen Nahverkehr.
