Umfassende und detaillierte Regeln für die korrekte Platzierung von Röntgengittern

{{{sourceTextContent.subTitle}}}

Röntgenraster

{{{sourceTextContent.description}}}

Für Röntgenassistenten, Klinikbetreiber und Händler medizinischer Geräte ist die korrekte Anbringung des Röntgen-Antistrahlungsgitters der Schlüssel zur Erzeugung scharfer, artefaktfreier Röntgenbilder. Eine unsachgemäße Anordnung des Gitters führt zu unscharfen Aufnahmen, ungleichmäßiger Helligkeit, verminderter diagnostischer Genauigkeit und sogar zu irreversiblen Schäden an den Bildgebungsgeräten. Dieser Artikel erläutert die Platzierungsstandards für Röntgengitter aus verschiedenen Blickwinkeln, darunter das Funktionsprinzip, die wichtigsten Platzierungsregeln, Anwendungsszenarien und Tabus bei der Handhabung vor Ort, und hilft medizinischen Fachkräften dabei, ihre tägliche Röntgenarbeit zu standardisieren.

1. Grundlegendes Funktionsprinzip des Röntgenstreugitters
Bevor man die Platzierungstechniken erlernt, muss die Kernfunktion des Streugitters geklärt werden. Wenn Röntgenstrahlen menschliches oder tierisches Gewebe durchdringen, dringen die primären, nützlichen Strahlen geradlinig hindurch und werden auf Flachbilddetektoren oder Röntgenfilme projiziert, um aussagekräftige anatomische Bilder zu erzeugen. Gleichzeitig entstehen im menschlichen Körper sekundäre Streuröntgenstrahlen; diese ungeordnet gestreuten Strahlen haben keinen diagnostischen Wert und überlagern das Bild, was zu einem allgemeinen Grauschleier führt, den Kontrast verringert und winzige Läsionen wie feine Frakturen und Lungenknoten verdeckt.

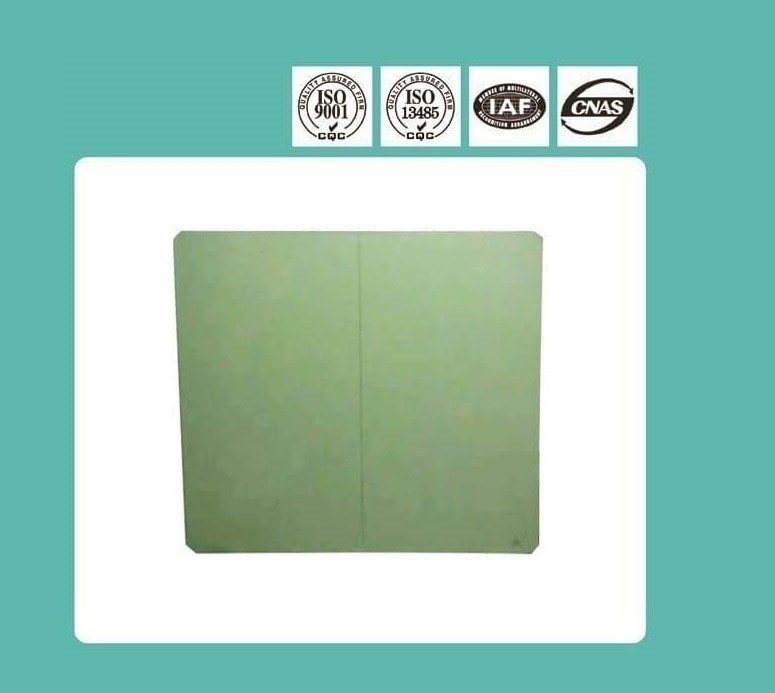

Ein Röntgengitter besteht aus unzähligen parallelen Bleistreifen und dazwischen angeordneten Abstandhaltern aus Aluminium oder Fasern. Gerade, nutzbare Röntgenstrahlen können die Lücken zwischen den Bleistreifen ungehindert passieren, während ungeordnet gestreute Strahlen von den Bleistreifen abgeblockt und absorbiert werden. Das Gitter wandelt ungeordnete Streustrahlung in einen klaren Bildkontrast um, was die grundlegende Basis für seine Platzierungsanforderungen darstellt.

2. Grundlegende Platzierungsregel: Die fokale Seite muss zur Röntgenröhre zeigen
Dies ist die wichtigste Regel für die Installation des Gitters und zugleich der häufigste Fehler im klinischen Betrieb. Jedes Röntgengitter hat zwei unterschiedliche Seiten: die fokale Seite und die Bildempfangsseite. Die Fokussierungsseite, die mit einer Fokussierungslinie oder dem „FOCUS“-Logo gekennzeichnet ist, muss in Richtung der Röntgenröhre und der Röntgenquelle ausgerichtet sein; die flache Rückseite ist dem Flachbilddetektor oder der Bildplatte zugewandt.

Die Bleistreifen im Inneren des fokussierenden Gitters sind so ausgelegt, dass sie leicht zum Röntgenfokuspunkt hin geneigt sind. Nur wenn die Fokussierungsseite zur Röhre zeigt, kann der Spaltwinkel der Bleistreifen mit dem Emissionswinkel der Primärröntgenstrahlen übereinstimmen. Bei verkehrter Ausrichtung werden die Primärstrahlen in großem Umfang von den Bleistreifen abgefangen, was zu extrem dunklen, unbrauchbaren Bildern mit deutlichen schwarzen Streifen-Schatten führt.

3. Abstandsanpassung: Strikte Einhaltung des Nennfokusabstandsbereichs
Jedes Filtergitter ist mit einem Nennfokusabstand gekennzeichnet, z. B. 100 cm, 150 cm, 180 cm; dieser bezieht sich auf den gültigen Abstand zwischen dem Fokuspunkt der Röntgenröhre und der Gitteroberfläche. Ist die tatsächliche Aufnahmeentfernung kürzer oder länger als der kalibrierte Bereich, kann der Winkel der Bleistreifen nicht mit dem Strahlwinkel übereinstimmen, was zu einer randseitigen Vignettierung führt: Der mittlere Teil des Bildes ist klar, während sich beide Seiten allmählich verdunkeln. Für tragbare Hand-DR-Geräte und die Radiographie am Krankenbett sollten Anwender Gitter mit kurzer Brennweite wählen; in fest installierten DR-Räumen für die Thoraxaufnahme werden meist Gitter mit einer Brennweite von 180 cm für aufrechte Thoraxuntersuchungen verwendet.

4. Horizontale und vertikale Platzierung: Unterscheidung zwischen Lineargitter und Kreuzgitter
Lineare Gitter sind der in Kliniken am häufigsten verwendete Typ; sie blockieren Streustrahlen nur in einer Richtung. Bei der Röntgenaufnahme von Gliedmaßen, Brustkorb und Bauchraum müssen lineare Gitter so platziert werden, dass die Bleistreifen parallel zur Längsachse des menschlichen Körpers verlaufen, wodurch Streustrahlen aus dicken Körperregionen maximal gefiltert werden können. Kreuzgitter verfügen über in zwei Richtungen verlaufende Bleistreifen und eignen sich für die Aufnahme dicker Rumpfbereiche; sie unterliegen keinen strengen horizontalen oder vertikalen Einschränkungen, erfordern jedoch eine strengere Kontrolle des Brennabstands und werden meist in großen stationären DR-Systemen eingesetzt.

5. Praktische Hinweise zur Bedienung und Auswahl der Untersuchungsszenarien
Dünne Körperteile wie Hände, Handgelenke und Waden erzeugen nur wenig Streustrahlung, sodass für die Aufnahme kein Gitter erforderlich ist; bei Untersuchungen des Rumpfes, des Abdomens, des Beckens und dicker Gliedmaßen sind Gitter jedoch zwingend erforderlich, um die Bildqualität zu gewährleisten. In der veterinärmedizinischen Radiographie müssen auch bei Aufnahmen des Rumpfes von großen Hunden und Nutztieren passende Gitter angebracht werden.

Nach der Platzierung müssen die Bediener vor der Belichtung die Markierung auf der Fokussseite, den Aufnahmeabstand und die horizontale Ausrichtung noch einmal überprüfen. Die korrekte Platzierung des Gitters senkt effektiv die Wiederholungsrate, reduziert die wiederholte Strahlenbelastung für die Patienten und verlängert die Lebensdauer der Flachbilddetektoren.

Fazit
Die korrekte Platzierung des Röntgengitters beruht auf einer Kombination aus Grundkenntnissen und standardisierten Arbeitsabläufen. Die Klärung der Fokusrichtung, die Anpassung an die Nennfokusentfernung und die Einhaltung der Regeln für die Ausrichtung können Störungen durch Streustrahlung beseitigen, hochauflösende diagnostische Bilder liefern, klinische Fehler reduzieren und greifbare Effizienz- und Sicherheitsvorteile für die bildgebende Diagnostik in der Human- und Veterinärmedizin bringen.
