Unterschiede zwischen Röntgengittern für die industrielle Radiographie und medizinischen Röntgengittern

{{{sourceTextContent.subTitle}}}

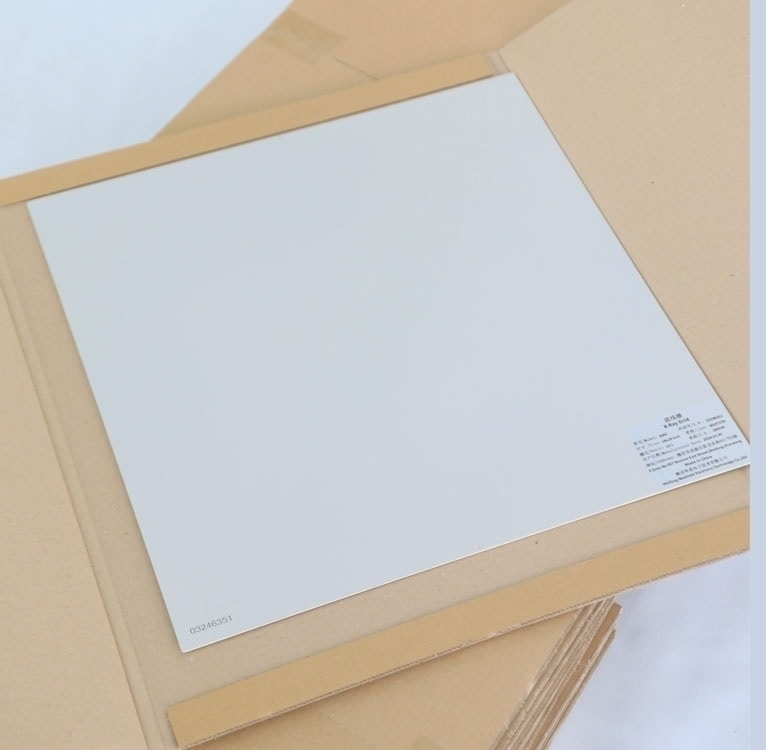

Röntgengitter

{{{sourceTextContent.description}}}

Röntgen-Streuungsgitter sind unverzichtbare Zusatzkomponenten in radiografischen Bildgebungssystemen. Zahlreiche Käufer betrachten industrielle Röntgengitter für die Radiographie und medizinische Röntgengitter fälschlicherweise als austauschbare Ersatzteile, da sie äußerlich ähnlich aussehen. Obwohl beide Geräte nach identischen physikalischen Funktionsprinzipien zur Unterdrückung der Streustrahlung arbeiten, sind sie für völlig unterschiedliche Einsatzumgebungen ausgelegt, was zu erheblichen Unterschieden bei den Kernparametern, der Materialzusammensetzung und der anwendungsspezifischen Leistung führt.

Der grundlegende Wirkmechanismus bleibt bei beiden Gittervarianten gleich. Während Röntgenstrahlen menschliches Gewebe oder industrielle Werkstücke durchdringen, entsteht gestreute Sekundärstrahlung, die den Bildkontrast verringert und feine Details verwischt. Die präzise ausgerichteten Bleistreifen im Inneren des Gitters lassen die nützlichen Primärröntgenstrahlen zu den Detektoren durchdringen und absorbieren gleichzeitig den Großteil der ungeordnet gestreuten Strahlen. Dieser Filterprozess stellt die Bildschärfe wieder her. Allerdings unterscheiden sich Strahlungsenergie, Durchdringungstiefe und Belichtungszyklen zwischen medizinischen und zerstörungsfreien Prüfverfahren erheblich, was alle wesentlichen Konstruktionsunterschiede bedingt.

Medizinische Röntgengitter sind für die Radiographie der menschlichen Anatomie optimiert. Menschliches Körpergewebe weist eine relativ geringe Röntgenstrahlungsdämpfung auf. Dementsprechend weisen medizinische Gitter üblicherweise moderate Gitterverhältnisse im Bereich von 8:1 bis 12:1 auf. Ihre Brennweite ist auf kurze Abstände zwischen Quelle und Bild ausgelegt, wie sie in DR-Räumen von Krankenhäusern und mobilen Betten-Röntgengeräten zum Einsatz kommen. Die Auswahl der Rohstoffe entspricht strengen klinischen Sicherheitsstandards. Im Vordergrund der Konstruktion stehen die Reduzierung der Strahlenbelastung für den Patienten und die Erzeugung stabiler Graustufen für eine genaue Diagnose des menschlichen Gewebes. Diese Gitter werden häufig in stationären Röntgengeräten und tragbaren medizinischen DR-Systemen eingesetzt.

Röntgengitter für die industrielle Radiographie sind auf die zerstörungsfreie Prüfung von dicken Metallgussteilen, Schweißnähten und schweren Bauteilen ausgerichtet. Industrielle NDT-Verfahren erfordern hochenergetische Röntgenstrahlen, um dichte metallische Werkstoffe zu durchdringen. Daher werden industrielle Gitter mit höheren Gitterverhältnissen und dickeren Bleistreifen hergestellt, um der intensiven Streustrahlung entgegenzuwirken. Sie ermöglichen eine lang andauernde Dauerbelichtung bei hoher Strahlungsleistung. Die Brennweiten sind auf große Quellen-Detektor-Abstände abgestimmt, wie sie für NDT-Stationen in Werkstätten typisch sind. Verstärkte mechanische Konstruktionen halten den rauen Bedingungen vor Ort stand. Die erzeugten Bilder konzentrieren sich auf die Identifizierung von Materialfehlern wie Rissen, Porosität und unvollständiger Verschmelzung und nicht auf organische anatomische Strukturen.

Die anwendungsübergreifende Nutzung birgt konkrete Betriebsrisiken. Der Einsatz von Gitter in medizinischer Qualität für die industrielle Fehlererkennung führt zu unzureichender Streustrahlungsunterdrückung, körnigen, verrauschten Bildern und übersehenen Fehlern. Umgekehrt blockieren industrielle Gitter bei klinischen Untersuchungen übermäßige primäre Röntgenstrahlen. Das Bedienpersonal muss die Strahlungsleistung der Geräte erhöhen, was das Risiko einer unnötigen Strahlenbelastung für Patienten steigert.

Bei der Beschaffung von Komponenten müssen Einkäufer kritische Spezifikationen überprüfen: Gitterverhältnis, Brennweite, Bleistreifendichte und Gesamtabmessungen. Eine optische Ähnlichkeit rechtfertigt keinen direkten Austausch. Es ist zu prüfen, ob der vorgesehene Anwendungsfall in den Bereich der klinischen medizinischen Bildgebung oder der industriellen zerstörungsfreien Prüfung fällt. Die Auswahl passgenauer Röntgengitter gewährleistet zuverlässige Bildgebungsergebnisse und verlängert die Lebensdauer kompletter Röntgeninspektionssysteme.
