Das Herzstück der digitalen Röntgenbildgebung: der Flachbilddetektor

{{{sourceTextContent.subTitle}}}

Flachbildschirm

{{{sourceTextContent.description}}}

Vor dem Hintergrund rascher Fortschritte im Bereich der digitalen Radiographie (DR) gibt es eine zentrale Komponente, die für Bildqualität, diagnostischen Durchsatz und die Minderung der Strahlenbelastung entscheidend ist – den Flachbilddetektor (FPD). Als Herzstück der DR-Geräte gefeiert, untermauert er den Paradigmenwechsel weg vom analogen Röntgenfilm hin zur vollständigen Digitalisierung. Dieser Beitrag beleuchtet dieses unverzichtbare Modul, das die Grundlage der modernen medizinischen Radiographie bildet.
1 Was macht einen Flachbilddetektor aus?
Ein Flachbilddetektor ist ein hochentwickelter optoelektronischer Röntgensensor, der Röntgenprojektionen über eine zweidimensionale Pixelmatrix erfasst. Vereinfacht ausgedrückt ersetzt er herkömmliche Röntgenkassetten und analogen Film, indem er den durch die Untersuchungsobjekte hindurchgelassenen, abgeschwächten Röntgenfluss direkt in digitalisierte Bildsignale umwandelt, die auf Computerterminals dargestellt werden können. Dieser bahnbrechende technologische Sprung überwindet die inhärenten Nachteile der filmbasierten Radiographie und ermöglicht eine Bildaufnahme im Subsekundenbereich, eine minimierte Strahlenbelastung sowie eine fortschrittliche algorithmische Nachbearbeitung.
2 Funktionsprinzipien: Zwei unterschiedliche Paradigmen zur Umwandlung von Röntgenstrahlen in digitale Bilder
Architektur der indirekten Umwandlung, veranschaulicht am Beispiel von amorphem Silizium
Diese Architektur ist nach wie vor die am weitesten verbreitete kommerzielle Lösung. Röntgenquanten treffen zunächst auf Szintillationssubstrate, typischerweise Cäsiumiodid (CsI) oder Gadoliniumoxysulfid (GOS), die die einfallende Strahlung in sichtbare Lumineszenz umwandeln. Anschließend erfassen Photodiodenarrays aus amorphem Silizium diese Photonen und wandeln sie in analoge elektrische Impulse um; die Analog-Digital-Wandlung (A/D) erzeugt schließlich gerasterte digitale Bilder. Aufgrund dieser sequenziellen Umwandlungskette aus Strahlung, Lumineszenz und elektrischen Signalen wird diese Konfiguration als indirekte Umwandlung bezeichnet.
Architektur der direkten Konversion, veranschaulicht am Beispiel von amorphem Selen
Dieses innovative Konzept verzichtet auf die zwischengeschaltete Lumineszenzkonversion. Einfallende Röntgenphotonen treffen direkt auf Schichten aus amorphem Selen (a-Se) und erzeugen dort Elektron-Loch-Paare. Unter Einwirkung eines externen elektrischen Feldes erzeugen die Ladungsträger elektrische Ströme, die in Dünnschichttransistor-Kondensatoren (TFT-Kondensatoren) gespeichert werden und nach der Analog-Digital-Wandlung digitale Bilder liefern. Durch den Verzicht auf die optische Umwandlung wird die Photonenstreuung umgangen, was eine hervorragende räumliche Auflösung gewährleistet – ideal geeignet für hochpräzise Radiographie wie Mammographie und orthopädische Skelettscans.
3 Übertragungstopologien

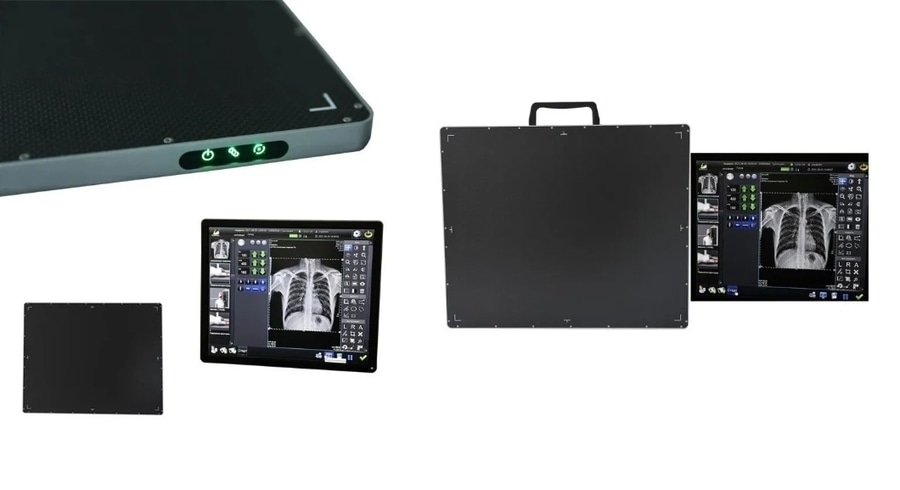

Drahtloser Flachbilddetektor
Da sie nicht an Kabel gebunden sind, ermöglichen drahtlose Varianten eine uneingeschränkte Positionierung und Winkelverstellung und eignen sich perfekt für Notaufnahmen, die Diagnostik am Krankenbett und den Einsatz vor Ort. Allerdings bestehen weiterhin Risiken der Signaldämpfung, verbunden mit höheren Anschaffungskosten.
Kabelgebundener Flachbilddetektor
Kabelgebundene Detektoren, die über eine dedizierte physische Verkabelung angeschlossen sind, bieten eine robuste Signalübertragung, einen beschleunigten Datendurchsatz und Kostenvorteile, wenn auch bei eingeschränktem Bewegungsradius.
4 Wegweisende medizinische Versorgung durch ausgefeilte Technik – präzise Radiographie für das öffentliche Wohlbefinden
Tragbare DR-Geräte gehen über die Definition bloßer mobiler Bildgebungshardware hinaus. Sie fungieren als entscheidender Katalysator für die Modernisierung der medizinischen Grundversorgung, die Förderung der öffentlichen Gesundheit und klinische Notfallmaßnahmen. Sie befreien die hochwertige radiologische Diagnostik von der Bindung an feste Röntgenräume und erweitern die fachärztliche Versorgung über Krankenhäuser hinaus auf Einrichtungen der Grundversorgung und Einsätze vor Ort. Jede radiologische Untersuchung erreicht ein höheres Maß an Effizienz, Genauigkeit und Zugänglichkeit, wodurch hochwertige diagnostische Dienstleistungen für alle zugänglich werden.
5 Vielfältige Einsatzszenarien
Der Anwendungsbereich von Flachbilddetektoren reicht weit über herkömmliche radiologische Abteilungen hinaus:
Medizinische Radiographie: DR-Thoraxuntersuchungen, orthopädische Diagnostik, Mammographie, digitale Angiographie und Kegelstrahl-Computertomographie (CBCT).
Am Krankenbett und bei Notfallmaßnahmen: Dringende radiologische Beurteilung bei kritisch kranken Intensivpatienten und Unfallopfern.
Industrielle zerstörungsfreie Prüfung: Fehlererkennung in Metallgussteilen und Schweißverbindungen.
Sicherheitskontrolle: Gepäcktomographie und Frachtkontrollverfahren.
6 Epilog
Als grundlegende Hardware für die digitale Röntgenradiographie treiben Flachbilddetektoren tiefgreifende Veränderungen in den Bereichen klinische Diagnostik, industrielle Prüfung und Sicherheitsüberwachung voran. Die Branche erlebt eine kontinuierliche Weiterentwicklung: vom analogen Film zu digitalen Sensorpanels, von der einmaligen statischen Belichtung zur dynamischen Echtzeit-Radiographie und von der kabelgebundenen Verbindung zur kabellosen Mobilität. Jede schrittweise Weiterentwicklung macht die Röntgenbildgebung schärfer, sicherer und zügiger. Das Verständnis der Funktionsweise von Detektoren und ihrer baulichen Klassifizierung ermöglicht fundierte Entscheidungen bei der Gerätebeschaffung und der klinischen Anwendung und fördert so eine präzise Diagnostik sowie höhere medizinische Standards.
