1. Was ist ein Anti-Scatter-Gitter? Grundlegendes Arbeitsprinzip

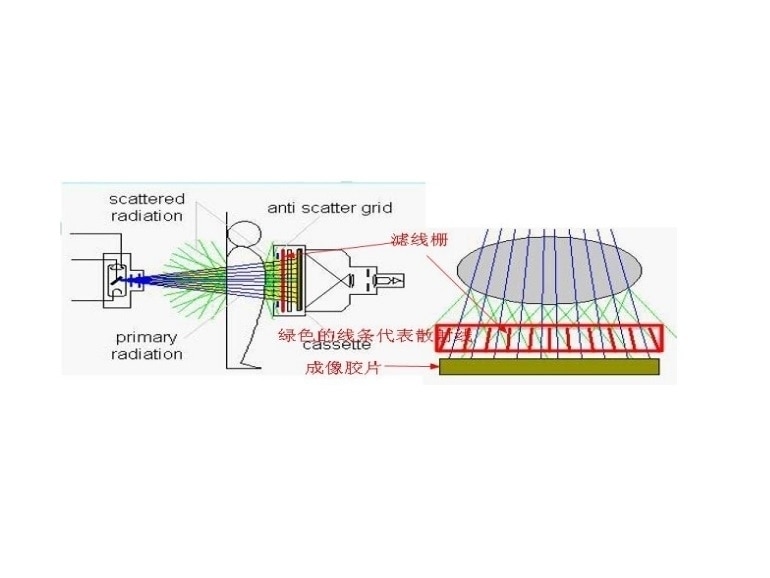

Ein Antistreugitter (oft kurz als Gitter bezeichnet) ist eine wichtige Hilfskomponente, die häufig zwischen der Röntgenröhre und dem digitalen Detektor bzw. der Speicherfolie in Röntgengeräten installiert wird.
Während der Röntgenaufnahme durchdringen die primären Röntgenstrahlen den menschlichen Körper und erreichen den Detektor, um gültige anatomische Bilder zu erzeugen. Gleichzeitig wird im Gewebe eine große Anzahl von gestreuten sekundären Röntgenstrahlen erzeugt, die sich in zufällige Richtungen bewegen und das gültige Bild überlagern, was zu Schleierbildung, reduziertem Kontrast und unscharfen Läsionsdetails führt.
Das Gitter besteht aus Hunderten von parallelen Bleiabsorberstreifen und röntgendurchlässigen Zwischenraumfüllern (Aluminium, Faser oder Kohlefaser). Die Bleistreifen blockieren die meisten schräg einfallenden Streustrahlen, während die geraden primären Bildstrahlen problemlos durch die Zwischenräume zum Detektor gelangen. Auf diese Weise wird der Bildkontrast erheblich verbessert.
2. Warum Anti-Streu-Gitter in der Röntgenaufnahme unverzichtbar sind
Beseitigung von Bildnebeln, die durch Streustrahlung verursacht werden, Verstärkung des Kontrasts von Knochen, Weichteilen und Läsionsgrenzen;
Erkennen subtiler Läsionen wie winzige Knochenbrüche und leichte Hyperostose, die auf normalen Röntgenbildern leicht zu übersehen sind;
Senkung der erforderlichen Röntgenleistung und damit Reduzierung der Strahlendosis für den Patienten bei identischen Qualitätsstandards für die Bildgebung;
Standardisierung der Bildqualität, Vereinheitlichung der Kriterien für die Filminterpretation durch Radiologen und Verringerung des Risikos von Fehldiagnosen.
Für dicke Körperteile (Bauch, Becken, Wirbelsäule, Oberschenkel usw.) mit starker Streustrahlung sind Raster für die routinemäßige Röntgenuntersuchung obligatorisch.
3. Die wichtigsten technischen Parameter von Anti-Streustrahlen-Gittern (vollständiges Glossar)
3.1 Gitternetzverhältnis
Der wichtigste Indikator, berechnet aus der Höhe der Bleileisten geteilt durch die Breite des Zwischenraums.
Niedriges Verhältnis (4:1 / 5:1): Schwache Anti-Streu-Kapazität, geeignet für dünne Gliedmaßen und pädiatrische Röntgenaufnahmen mit niedrigen Spannungen;
Mittleres Verhältnis (8:1 / 10:1): Allgemeines klinisches Universalmodell, weit verbreitet für Brust-, Gliedmaßen- und Gelenkuntersuchungen;
Hohes Verhältnis (12:1 / 15:1): Starke Fähigkeit, hochenergetische Streustrahlen abzublocken, wird für Bauch-, Lendenwirbelsäulen- und dicke Torsoaufnahmen mit hoher kV-Einstellung verwendet.
3.2 Rasterfrequenz
Bezieht sich auf die Anzahl der Leiterstreifenpaare pro Zentimeter oder pro Zoll. Konventionelle Frequenzen reichen von 28 Linien/cm bis 43 Linien/cm.

Eine höhere Frequenz liefert feinere Bilddetails, erhöht jedoch die Verarbeitungskosten und die Anforderungen an die Positionierungsgenauigkeit.

3.3 Brennweite (Brennweitenbereich)
Festgelegter gültiger SID-Bereich (Source-to-Image Distance), der auf das Raster abgestimmt ist. Weicht die tatsächliche Aufnahmedistanz weit über diesen Bereich hinaus ab, werden auch gültige Primärstrahlen durch Bleileisten blockiert, was zu einer offensichtlichen Gitterabschneidung und einem teilweisen Bildverlust führt.
3.4 Material des Zwischenraumfüllers
Übliche Optionen: Aluminiumlegierung, Pflanzenfaser, Kohlefaser.
Der Aluminiumfüllstoff zeichnet sich durch eine stabile Struktur und einen niedrigen Preis aus und ist die gängigste Wahl;
Die Kohlefaserfüllung weist eine geringere Röntgendämpfung auf, wodurch die Strahlenbelastung des Patienten weiter reduziert wird, und wird für High-End-DR-Systeme verwendet.
4. Allgemeine Klassifizierung und Anwendungsszenarien von Gittern
4.1 Nach Art der Struktur
Stationäres festes Gitter

Es wird in den Untersuchungstisch oder den vertikalen Ständer eingebaut, ist kostengünstig und wird in festen Röntgenräumen verwendet. Geringfügige Gitterlinienartefakte können auf den Bildern erscheinen, die durch Nachbearbeitungssoftware auf modernen DR-Geräten beseitigt werden können.

Bewegliches Bucky-Gitter (Potter-Bucky-Gitter)

Wird von einem Motor angetrieben und bewegt sich während der Belichtung horizontal hin und her. Die Bleileisten bewegen sich schnell, so dass die Gitterlinien verschwimmen und auf dem endgültigen Bild nicht sichtbar sind. Dies ist die Standardkonfiguration für hochwertige stationäre DR-Maschinen.

4.2 Nach Anordnung der Bleibänder
Lineares Parallelraster: Universeller Allzwecktyp, geeignet für die meisten konventionellen Röntgenaufnahmen von Körperteilen;
Fokussiertes Raster: Die Bleileisten konvergieren zum Röntgenbrennfleck, volle Ausnutzung des Nennbrennweitenbereichs, höhere Strahlennutzungsrate;
Gekreuztes Raster: Zwei Lagen linearer Gitter, die senkrecht aufeinander gestapelt sind, hervorragende Anti-Streuungsleistung, nur für ultrahochauflösende Spezialuntersuchungen geeignet.
4.3 Nach Installationsform
Eingebautes Gitter: Integriert in den Röntgentisch / das vertikale Stativ, passend zu den fest installierten DR-Systemen;
Tragbares abnehmbares Gitter: Unabhängiges Zubehör, geeignet für mobile Röntgengeräte, bettseitige Radiographie und fahrzeugmontierte DR-Geräte.
5. Anpassungsprinzipien und Vorsichtsmaßnahmen für den klinischen Gebrauch
Passen Sie das Gitterverhältnis an die Röhrenspannung (kV) an: Bei Untersuchungen an dicken Torsi mit hohen kV müssen fokussierte Gitter mit hohem Verhältnis verwendet werden, da sonst Streustrahlen nicht wirksam gefiltert werden können;
Strenge Kontrolle des tatsächlichen SID innerhalb des Nennbrennweitenbereichs des Gitters, um eine Gitterabschaltung zu vermeiden;
Beachten Sie die mit dem Gitter gekennzeichnete Fokusseite (Röntgeneinfallsseite). Die Fokusseite muss der Röntgenröhre zugewandt sein; eine umgekehrte Installation führt zu einer Abschwächung des gesamten Bildes und einer starken Unterbelichtung;
Tragbare Gitter sollten dicht an der Detektoroberfläche platziert werden und während der Aufnahme nicht gekippt werden;
Bei ultradünnen Extremitäten (Finger, Handgelenke) ist das Streustrahlungsvolumen extrem gering, und die Röntgenaufnahme kann ohne Gitter durchgeführt werden, um die Belichtungszeit zu verkürzen und die Strahlendosis weiter zu senken.
Abschließende Zusammenfassung
Das Streustrahlenschutzgitter ist eine kostengünstige, aber wichtige Verbrauchskomponente, die die Qualität der Röntgenaufnahme bestimmt. Die richtige Auswahl, Installation und Bedienung hat direkten Einfluss auf die Genauigkeit der Läsionsdiagnose, die Strahlensicherheit des Patienten und die lange Lebensdauer der DR-Detektoren. Es ist ein notwendiges Basiszubehör, auf das in standardisierten radiologischen Abteilungen und Ambulanzen nicht verzichtet werden kann.
