Röntgen-Handschalter: Typen, Betrieb und Verdrahtungsprüfung

{{{sourceTextContent.subTitle}}}

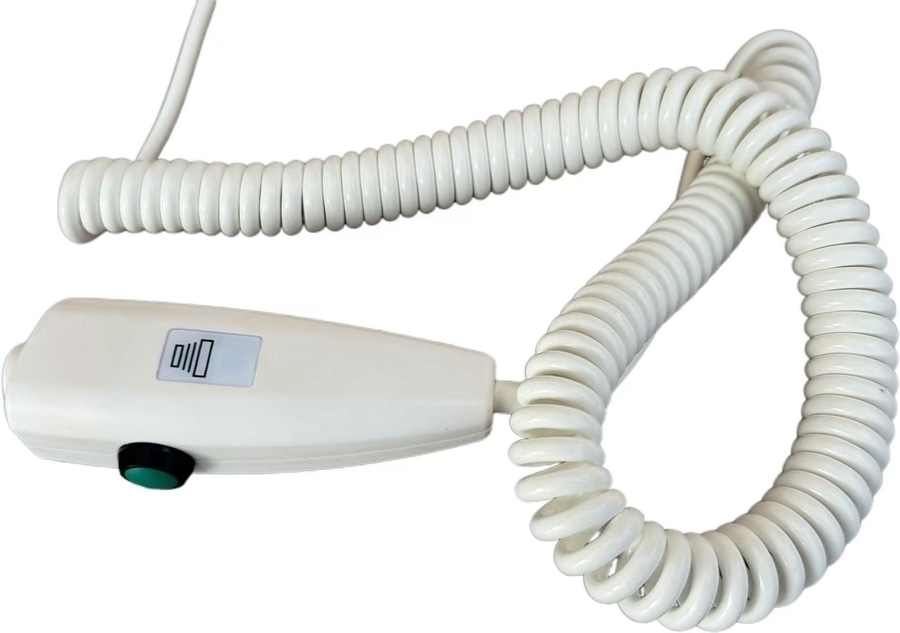

Ein Röntgenhandschalter ist ein handgehaltenes Steuergerät

{{{sourceTextContent.description}}}

Ein Röntgenhandschalter ist ein handgehaltenes Steuergerät. Er hat in der Regel 2 Gänge, es gibt aber auch Ausführungen mit 1 Gang (z. B. für zahnärztliche Röntgengeräte) und 3 Gängen.
Beim 2-Gang-Handschalter wird der abgestufte Schalter aktiviert, wenn die Taste gedrückt wird, und deaktiviert, wenn sie losgelassen wird. Durch Drücken des Knopfes in die erste Stufe (Gang I) wird er vollständig aktiviert, und der Gang I bleibt aktiv. Die meisten 2-Gang-Handschalter sind auch mit einer festen Halterung ausgestattet.
Prüfverfahren für die Verdrahtung

Prüfung des Gangs I (BEREIT):

Halten Sie den Röntgen-Handschalter im Zustand Gang I (BEREIT). Schalten Sie ein Multimeter in den Diodentestmodus (ein Signalton zeigt an, dass eine gültige Verbindung besteht). Berühren Sie mit der roten Sonde des Multimeters Pin 1 des RJ-Steckers und testen Sie dann mit der schwarzen Sonde nacheinander die Pins 2, 3 und 4. Als Nächstes legen Sie den roten Messfühler an Pin 2 an und prüfen die Pins 3 und 4 mit dem schwarzen Messfühler, wobei Sie diesen Vorgang für alle Pin-Kombinationen wiederholen. Notieren Sie sich die Pin-Nummern des Steckers, um das Verdrahtungsmuster zu bestätigen.
Gang II (X-RAY) Prüfung:

Die Verdrahtungsprüfmethode für Gang II (X-RAY) ist identisch mit der von Gang I (READY).

Mit den obigen Informationen verstehen Sie nun die Verdrahtung und Prüfung von Handschaltern für Röntgenaufnahmen. Wenn Sie an verwandten Produkten oder Support interessiert sind, kontaktieren Sie uns bitte per WhatsApp unter +86 199 5363 9012
